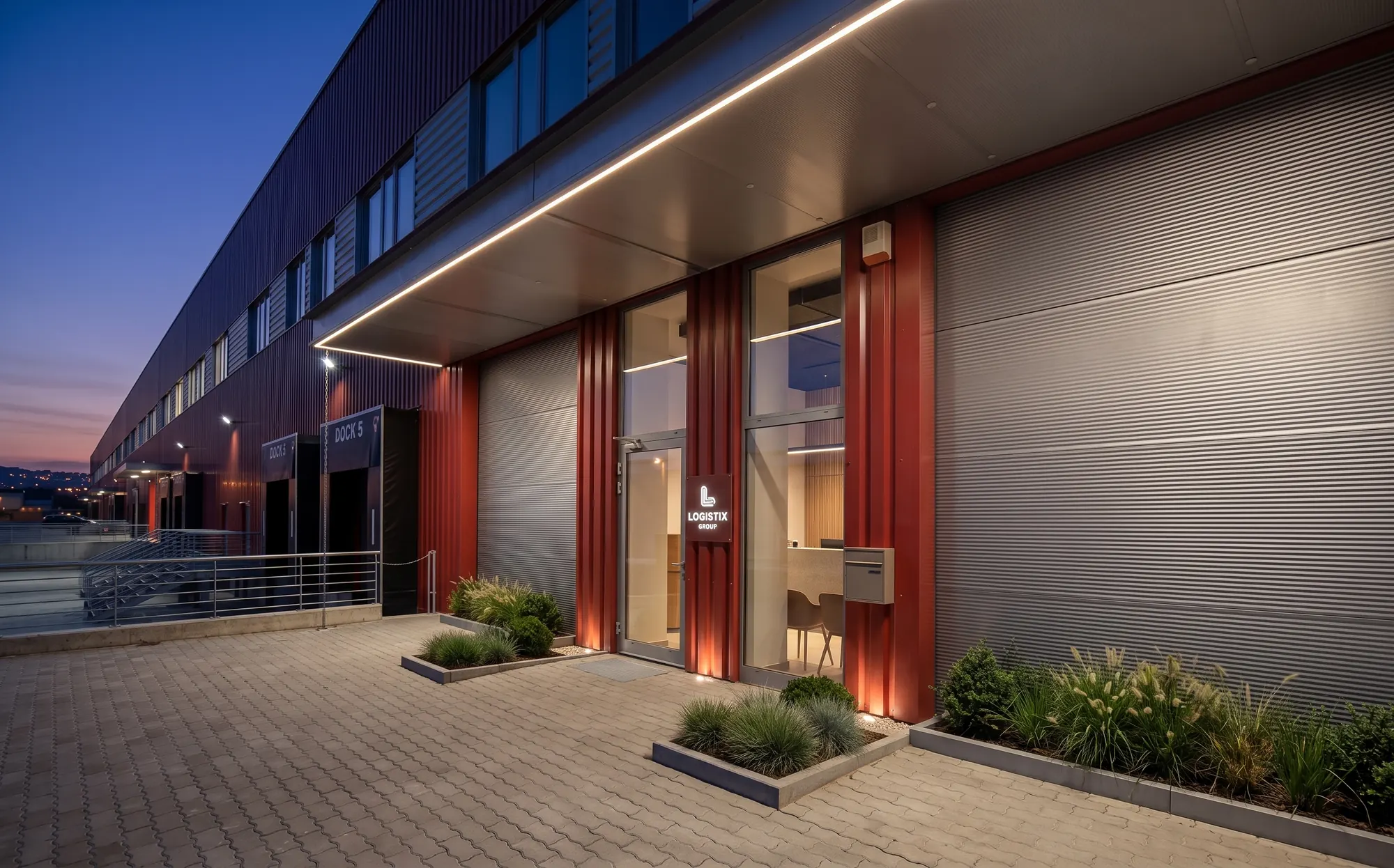

Промислові секційні ворота у Чернівцях і Західній Україні
Ворота ALUTECH серії NovaPro для складів, цехів, СТО та логістичних терміналів. До 7000×6000 мм, десять типів монтажу, ресурс пружин до 100 000 циклів. Надішліть розміри прорізів — підготуємо комерційну пропозицію.
Промислові секційні ворота — це полотно з утеплених сендвіч-панелей, яке піднімається під стелю або вздовж стіни по сталевих напрямних. На відміну від побутових, вони розраховані на інтенсивний режим: більші прорізи, вищий ресурс пружин, посилена рама і системи захисту від падіння полотна в базовій комплектації.
Серія NovaPro перекриває прорізи до 7000×6000 мм. Напрямні й кутові стійки — зі сталі 2 мм проти 1,5 мм у побутовій серії. Стандартний ресурс пружин — 25 000 циклів, під інтенсивну експлуатацію збільшується до 100 000.
Об’єкти, під які підбираємо NovaPro
Тип полотна, монтажу й комплектації визначає режим роботи воріт: скільки циклів на добу, чи опалюється приміщення, чи є вимоги до гігієни й вологості.
Склади й логістика
Високі прорізи, десятки циклів на добу. Беремо посилений ресурс пружин і подвійні роликові кронштейни
Виробничі цехи
Опалюваний контур, перепад температур усередині й ззовні. Панель 40 мм із терморозривом і контур ThermalSafe
Автопарки й пожежні частини
Швидкий виїзд і безвідмовність. Вікна в полотні дають огляд простору перед воротами
Автосалони й шоуруми
Панорамні секції зі склінням: ворота показують інтер’єр салону навіть зачинені
СТО й мийки
Підвищена вологість. Комплект із нержавіючими тросами, роликами й кріпленням проти корозії
Паркінги й ангари
Широкі прорізи від 5 м. Підсилюючі профілі й подвійні кронштейни входять у стандарт
Що відрізняє промислову серію від побутової
Полотно збирається з тих самих сендвіч-панелей 40 мм із наповнювачем Kingspan і терморозривом, але вся несуча частина розрахована на інший режим. Система напрямних і кутові стійки виготовляються зі сталевих оцинкованих профілів завтовшки 2 мм замість 1,5 мм. Підвіс — телескопічний типу CS-2 висотою 500 мм. Захист від падіння полотна працює у двох сценаріях одразу: храпові муфти зупиняють полотно при поломці пружини, а нижні кронштейни особливої конструкції — при обриванні тросу; в промисловій серії обидва механізми входять у базову комплектацію за замовчуванням. Стандартний ресурс балансувальних пружин — 25 000 циклів піднімання-опускання, і його можна збільшити до 35 000, 50 000, 75 000 або 100 000 циклів під фактичну інтенсивність вашого об’єкта.
Десять типів монтажу — заходимо в проріз, який уже є
У промисловій будівлі проріз рідко проєктують під ворота: є ферма, є комунікації, є перемичка, яка вийшла. Тому серія NovaPro має десять схем розведення напрямних, включно з похилими — під стелю з ухилом від 5° до 30°. Ключовий розмір для вибору — перемичка, тобто відстань від верху прорізу до перекриття.
| Тип монтажу | Мін. перемичка | Макс. проріз | Коли застосовують |
|---|---|---|---|
| Стандартний | 410 мм | 7000×6000 | Базова схема: торсійний вал над прорізом, напрямні йдуть горизонтально під перекриттям |
| Низький, вал ззаду | 230 мм | 5600×6000 | Коли перемички майже немає. Вал переноситься в кінець горизонтальних напрямних. Полотно нависає в прорізі на 40 мм |
| Високий, вал вгорі | 900 мм | 7000×6000 | Висока стеля: полотно піднімається вище прорізу й звільняє в’їзд для високого транспорту |
| Високий, вал внизу | 1795 мм | 5500×6000 | Той самий випадок, але вал розміщується під горизонтальними напрямними — коли зверху заважають комунікації |
| Вертикальний, вал вгорі | висота прорізу + 340 мм | 7000×6000 | Полотно йде вертикально вгору вздовж стіни. Стеля лишається повністю вільною під кран-балку чи стелажі |
| Вертикальний, вал внизу | висота прорізу + 340 мм | 5500×6000 | Вертикальна схема з нижнім розташуванням валу |
| Похилий | 490 мм | 7000×6000 | Перекриття з ухилом: напрямні повторюють нахил від 5° до 30° |
| Похилий низький, вал ззаду | 250 мм | 5500×5500 | Похила стеля й мінімальна перемичка одночасно |
| Похилий високий, вал вгорі | 900 мм | 7000×6000 | Похила стеля з великим запасом висоти над прорізом |
| Похилий високий, вал внизу | 1795 мм | 5500×6000 | Похила стеля, вал під напрямними |
Стандартний
Вал над прорізом, напрямні під перекриттям
Низький
Вал переноситься в кінець напрямних
Високий
Полотно піднімається вище прорізу
Схема балансування
Розведення пружин і тросів у рамі воріт
Чотири профілі панелі
Профіль — це рельєф зовнішнього боку панелі. На теплоізоляцію й ресурс він не впливає: обирається за виглядом фасаду. Стандартні кольори — RAL 7016 (антрацит) і RAL 9006 (сріблястий металік), для S-гофру доступні також RAL 9016, 8014, 5010 і 3000. Зсередини панель фарбується в білий, близький до RAL 9010. Фарбування в інший RAL зовні або зсередини — опція.
Мікрохвиля
Майже гладка поверхня. Гладке покриття Polygrain, сталь 0,6 мм
S-гофр
Дрібна хвиля з тисненням woodgrain. Найширша палітра стандартних кольорів
M-гофр
Середня хвиля з тисненням. Є декори «золотий дуб» і «темний дуб»
L-гофр
Велика хвиля, гладке покриття. Є матовий шорсткий варіант RAL 7016DM
Панорамні секції: ворота як вітрина
Замість глухої сендвіч-панелі в полотно ставиться панорамна секція завтовшки 40 мм із подвійним SAN-акрилом. Заповнення 22 мм, однокамерний блок 3-16-3, два контури герметизації, дистанційна алюмінієва рамка. Скління можна поєднувати з глухими панелями в одному полотні або зробити полотно повністю панорамним — до 6500 мм завширшки. До 3000 мм секція виготовляється без імпоста, тобто без вертикальної перемички посеред скла.
Автосалон
Полотно повністю зі скління — вітрина працює й тоді, коли ворота зачинені
Виробничий корпус
Природне освітлення цеху без додаткових вікон у стіні
Хвіртка в панорамних
Вбудована хвіртка сумісна з панорамним полотном — за стандартною ціною
Опції, які вирішують експлуатаційні задачі
Кожна з них закриває конкретну проблему об’єкта. На етапі прорахунку ми питаємо про режим роботи, вологість, вітрове навантаження й наявність окремого входу — і закладаємо тільки те, що дійсно потрібно.
Вбудована хвіртка
Вхід у приміщення без підняття полотна: менше циклів і менше тепловтрат. Пороги 23, 90 або 140 мм
Вікна в полотні
Природне освітлення й огляд простору перед воротами. Розміри 680×373, 663×343, 610×203 мм
Вентиляційні решітки
Природне провітрювання приміщення. Регульована, 368×130 мм, рама чорна або біла
Ланцюговий редуктор 1:4
Ручне піднімання великих воріт без зусиль. При висоті валу понад 4,5 м — з подовжувачем ланцюга
Підсилюючі профілі
Проти прогинання полотна при вітровому навантаженні, перепаді понад 40 °C і ширині від 3500 мм
Фальш-панель
Компенсує брак перемички або перекриває зайву висоту прорізу. З тієї самої панелі, що й полотно
| Опція | Яку задачу закриває | Обмеження |
|---|---|---|
| Комплект для вологих приміщень | Троси, ролики й кріплення з нержавіючої сталі, порошкове покриття рами, антикорозійний захист пружин. Для мийок, харчових цехів, вологих виробництв | — |
| Silent | Ролики зі спеціальним покриттям і накладки з пластиковими втулками — знижують шум під час роботи | ширина до 5000 мм |
| ThermalSafe | Полімерні профілі з ущільнювачами по периметру прорізу. Скорочує тепловтрати | проріз до 5000 мм |
| Подвійні роликові кронштейни | Стійкість до вітрового навантаження й висока інтенсивність роботи | стандарт від 5005 мм |
| Блок ручного керування HKU-1 | Швидкий підйом воріт від 2 м із фіксацією у верхньому положенні, ручкою з обох боків | — |
| Ригельний замок | Механічне замикання зовні й зсередини на об’єктах без окремого входу | — |
Терморозрив і герметизація NovaPro: чому не мерзне метал
Сендвіч-панель NovaPro має теплопровідність 0,48 Вт/м²·К при товщині 40 мм. Зовнішній і внутрішній листи сталі не з’єднані між собою — терморозрив розриває прямий місток холоду, тому на внутрішньому боці не намерзає конденсат. Стик панелей закривають два ущільнювачі: EPDM у верхньому оголовку й ущільнювач зі спіненого каучуку 20×8 мм у нижньому замку. По периметру працює верхній однопелюстковий ущільнювач шириною 54 мм із регулюванням і пластиковими трикутниками з обох боків — вони прибирають просвіт у стику між вертикальним і горизонтальним ущільненням. Нижній ущільнювач двокамерний, у додаткову камеру ставиться оптосенсор. Для прорізу 4500×4500 мм додатковий контур ThermalSafe знижує коефіцієнт теплопровідності воріт з 1,0 до 0,83 Вт/м²·К — це мінус 20 % тепловтрат через проріз.
Технічні дані NovaPro
Дані виробника ALUTECH. Для тендерної документації надамо повну технічну специфікацію й сертифікати.
| Максимальний проріз | 7000 × 6000 мм (залежить від типу монтажу) |
| Товщина сендвіч-панелі | 40 мм, наповнювач Kingspan із терморозривом |
| Теплопровідність панелі | 0,48 Вт/м²·К |
| Товщина сталевої стрічки | 0,45 мм для woodgrain, 0,6 мм для гладких профілів |
| Покриття сталі | Цинк Optigal ZM100 (Zn-Al-Mg), грунт 15 мкм, декоративний шар 25–35 мкм. Гарантія від корозії — 10 років |
| Напрямні та кутові стійки | Оцинкована сталь 2 мм |
| Система підвісу | Телескопічний підвіс CS-2, висота 500 мм |
| Нижній кінцевий профіль | Сталь 2 мм, оцинкована, по всій ширині полотна |
| Ресурс пружин | 25 000 циклів у стандарті; опційно 35 000, 50 000, 75 000 або 100 000 |
| Захист від падіння полотна | Храпові муфти (поломка пружини) + нижні кронштейни (обрив тросу) — у базовій комплектації |
| Пожежна класифікація панелі | Kingspan за EN 13501; тести EN 13823 (реакція на вогонь) та EN 11925-2 (займистість) |
| Кут похилого монтажу | від 5° до 30° |
Перевантажувальна техніка для складів
Ворота — це половина в’їзної групи складу. Друга половина — обладнання, яке дозволяє фурі стати впритул і розвантажитися, не втрачаючи тепло й не б’ючи ворота. ALUTECH відкрив цей напрям, і ми його ведемо разом із воротами: один підрядник на весь вузол.
| Обладнання | Що робить | Навіщо це вам |
|---|---|---|
| Зрівняльна платформа доклевелер | Перекриває зазор між підлогою складу й кузовом і компенсує різницю у висоті | Навантажувач заїжджає в кузов без трапа. Без платформи різниця у висоті кузова робить механізоване розвантаження неможливим |
| Герметизатор прорізу докшелтер | Ущільнює стик між кузовом і прорізом по периметру | Тепло лишається на складі, а дощ і сніг — зовні. На опалюваному складі це прямі гроші щозими |
| Перевантажувальний майданчик | Виносна конструкція, коли рівень підлоги нижчий за кузов | Дозволяє зробити повноцінний док там, де будівля не проєктувалась під фури |
| Перевантажувальний тамбур | Замкнений вузол: ворота, платформа, герметизатор і відбійники разом | Готове рішення під ключ замість збирання з різних постачальників |
Комплектацію рахуємо за габаритами транспорту, який до вас приїжджає, і за різницею висот між підлогою й кузовом. Надішліть ці дані разом із розмірами прорізів — прорахуємо ворота й перевантажувальний вузол одним кошторисом.
Ціну визначають розмір, монтаж і комплектація
Промислові ворота не мають ціни «від»: два однакові за розміром прорізи можуть відрізнятися вдвічі через тип монтажу, ресурс пружин і комплектацію.
Що нам потрібно для прорахунку
На вартість впливають розмір і кількість прорізів, тип монтажу (він визначається перемичкою й тим, що заважає зверху), обраний ресурс пружин, наявність скління, хвірток і вікон, комплект для вологих приміщень та автоматика. Чим точніші вихідні дані, тим менше правок буде далі.
- Розміри прорізів: ширина × висота, перемичка, бічні пристінки
- Фото прорізу зсередини — видно, що заважає над прорізом
- Орієнтовна кількість циклів на добу й чи опалюється приміщення
Працюємо з юридичними особами та ФОП: договір, рахунок, закриваючі документи. За потреби готуємо технічну частину для тендеру.
Запросити пропозицію ПодзвонитиВедемо об’єкт від заміру до акта і сервісу
Ми ведемо об’єкт від заміру до підписаного акта і далі обслуговуємо. Якщо на об’єкті потрібні ще й захисні ролети чи алюмінієві конструкції — це один підрядник і один графік.
Замір на об’єкті
Виїжджаємо, міряємо кожен проріз окремо й дивимося, що заважає зверху. Тип монтажу підбираємо за тим, що бачимо на об’єкті — за фактичною перемичкою і тим, що заважає зверху.
Документи для бухгалтерії
Договір, рахунок, видаткова, акт виконаних робіт. Працюємо з юрособами й ФОП, за потреби готуємо технічну частину для тендеру.
До 100 000 циклів
Ресурс пружин підбирається під фактичну інтенсивність. Для складу з десятками в’їздів на добу стандартні 25 000 — замало, і ми це рахуємо наперед.
Безпека в базі
Храпові муфти й нижні кронштейни від обриву тросу входять у стандартний комплект промислової серії. Це обов’язкова частина комплекту, питання охорони праці.
Монтаж на діючому об’єкті
Погоджуємо графік так, щоб не зупиняти виробництво: розбиваємо роботи по прорізах або виходимо в неробочі години.
Сервіс після здачі
Регламентне обслуговування, перевірка натягу пружин, заміна роликів і ущільнювачів. Запчастини — з каталогу виробника.
Гарантія 7 років
Гарантія 7 років на ворота й автоматику, плюс гарантія на монтажні роботи. Окремо виробник дає 10 років на захист сталі від корозії.
Що входить у стандартний комплект
Нижче — вузли, які в багатьох виробників ідуть опцією, а тут закладені в базу.
Полотно й рама
Сендвіч-панель, бічні накладки, верхній алюмінієвий профіль з ущільненням, прихований нижній кінцевий профіль, кутова стійка, С-профіль
Храпові муфти
Зупиняють полотно при поломці пружини. Разом із нижніми кронштейнами закривають обидва аварійні сценарії
Сертифікована фурнітура
Петлі, кронштейни й ролики європейського виробництва ConDoor і DOCO з обробленими кромками
Панель у розрізі
40 мм, терморозрив між листами сталі, подвійні ущільнювачі в замку панелі
Контур ущільнення
Верхній регульований 54 мм, боковий двопелюстковий, нижній двокамерний під оптосенсор
Покриття Optigal
Цинк-алюміній-магній ZM100 плюс грунт і декоративний шар. Гарантія від корозії — 10 років
Питання, які ставлять на об’єктах
Чим NovaPro відрізняється від гаражної серії Nova?
Максимальним прорізом (7000×6000 проти 6000×3250), товщиною сталі напрямних і кутових стійок (2 мм проти 1,5 мм), підвісом CS-2 висотою 500 мм замість CS-1 на 350 мм, кількістю схем монтажу (десять проти чотирьох, включно з похилими) і захистом від обриву тросу в базовій комплектації. Ресурс пружин у промисловій серії можна збільшити до 100 000 циклів — у побутовій такої опції немає. Сама сендвіч-панель у обох серіях однакова: 40 мм із терморозривом.
У нас перемичка всього 250 мм. Ворота стануть?
Так. Для NovaPro є низький монтаж із валом ззаду — мінімальна перемичка 230 мм, максимальний проріз 5600×6000 мм. Єдиний нюанс: полотно у верхньому положенні нависає в прорізі приблизно на 40 мм, тобто корисна висота в’їзду зменшується на цю величину. Це треба врахувати, якщо заїжджає високий транспорт під габарит.
Стеля з ухилом — напрямні доведеться різати?
Ні. Серія має чотири схеми похилого монтажу під кут від 5° до 30°: звичайну похилу, похилу низьку з валом ззаду, похилу високу з верхнім і з нижнім розташуванням валу. Напрямні виготовляються під ваш кут на заводі — імпровізації на місці не потрібно.
Як зрозуміти, який ресурс пружин нам потрібен?
Порахуйте кількість в’їздів-виїздів через цей проріз за добу й помножте на кількість робочих днів на рік. Стандартні 25 000 циклів при десяти відкриваннях на добу — це близько семи років. Для складу з 40–50 циклами на добу той самий комплект вичерпається за два роки, тому там закладають 75 000 або 100 000. Різниця в ціні на етапі замовлення менша за вартість позапланової заміни пружин із зупинкою відвантаження.
Ворота ставимо на мийку. Що з корозією?
Є комплект для особливо вологих приміщень: троси з нержавіючої сталі, ролики з віссю з нержавіючої сталі, нержавіюче кріплення, а кутові стійки, напрямні, петлі й кронштейни оцинковані й пофарбовані порошковим покриттям. Торсійні пружини додатково обробляються антикорозійним складом Дінітрол. Саме полотно й так має цинк Optigal ZM100 із гарантією від корозії на 10 років.
Чи можна зробити ворота зі склінням на весь проріз?
Так, панорамне полотно виготовляється завширшки до 6500 мм. Заповнення — подвійний SAN-акрил 22 мм, однокамерний блок 3-16-3 з двома контурами герметизації. До 3000 мм секція йде без імпоста, тобто без вертикальної перемички посеред скла. Стандартні кольори обрамлення — RAL 9006 і RAL 7016, акрил доступний тонований: димчастий, бронза, срібло дзеркальне, молочно-білий.
Полотно прогинається від вітру — це нормально?
Ні, і це передбачається на етапі розрахунку. Підсилюючі профілі з оцинкованої сталі рекомендовані для регіонів із високим вітровим навантаженням, для приміщень із перепадом температур понад 40 °C між внутрішнім і зовнішнім боком, для воріт ширших за 3500 мм і для темних полотен на сонячному боці фасаду. Для воріт від 4505 мм при високому й вертикальному монтажі та від 5000 мм при інших типах монтажу вони входять у стандартний комплект.
Чи працюєте ви з юридичними особами й тендерами?
Так. Договір, рахунок, видаткова накладна й акт виконаних робіт — стандартний пакет. За потреби готуємо технічну частину для тендерної документації: специфікацію, характеристики, сертифікати виробника. Ціна фіксується в договорі й далі не змінюється.
Скільки триває монтаж і чи треба зупиняти роботу?
Один стандартний проріз — зазвичай день. Якщо прорізів кілька, розбиваємо роботи так, щоб частина в’їздів завжди лишалася робочою, або виходимо в неробочі години. Графік погоджуємо до початку — на діючому виробництві це головне питання, і його краще вирішити на етапі договору, а не на майданчику.
Що з обслуговуванням після здачі?
Регламентне обслуговування раз на сезон: перевірка натягу пружин, стану тросів і роликів, змащення напрямних, регулювання ущільнювачів. При інтенсивному режимі — частіше. Запчастини беремо з каталогу виробника, тому вузли міняються тільки на оригінальні деталі виробника.
Надішліть розміри прорізів — підготуємо пропозицію
Ширина, висота, перемичка й фото прорізу зсередини. Якщо прорізів кілька — прорахуємо весь об’єкт одним комплектом.
